Produktabbildung folgt
- Anschlussseite A
- Steckverbinder Kupfer 10 mm
- Anschlussseite B
- Steckverbinder Kupfer 10 mm
ESTRICS · NACH IHRER KONFIGURATION
Individueller Verbindungsschlauch
Ihr Verbindungsschlauch für Heizung, Kühlung und Nutzwasser: Länge und Anschlussseiten passend zur Installation wählen, Preis direkt sehen und ab 50 Stück bestellen.
Art.-Nr. EST-KONF-100-A1-B1
Versandkostenfrei ab 99 €
Standardversand innerhalb Deutschlands. Warenwert nach Rabatten.Zahlungsmöglichkeiten
Die verfügbaren Zahlungsarten werden im Checkout angezeigt.
Beschreibung & Anwendung
Anwendungen
Für Nutzwasser zugelassen. Vielseitig einsetzbar für passende Rohr- und Anlagenanschlüsse:
- ♨ Heizungsanlagen: flexible Verbindungen in wassergeführten Heizkreisläufen.
- ❄ Kühl- und Klimatechnik: Kühlkreisläufe sowie Kühl-, Heiz- und Klimadecken.
- ≈ Nutzwasser: Leitungs- und Anlagenverbindungen mit passenden Anschlüssen.
Für Wasser und Wasser-Glykol-Lösungen in Heiz- und Kühlanwendungen. Anschlussmaße, Betriebsdruck und Temperaturbereich müssen zur Installation passen.
Anschlüsse & Bestellung

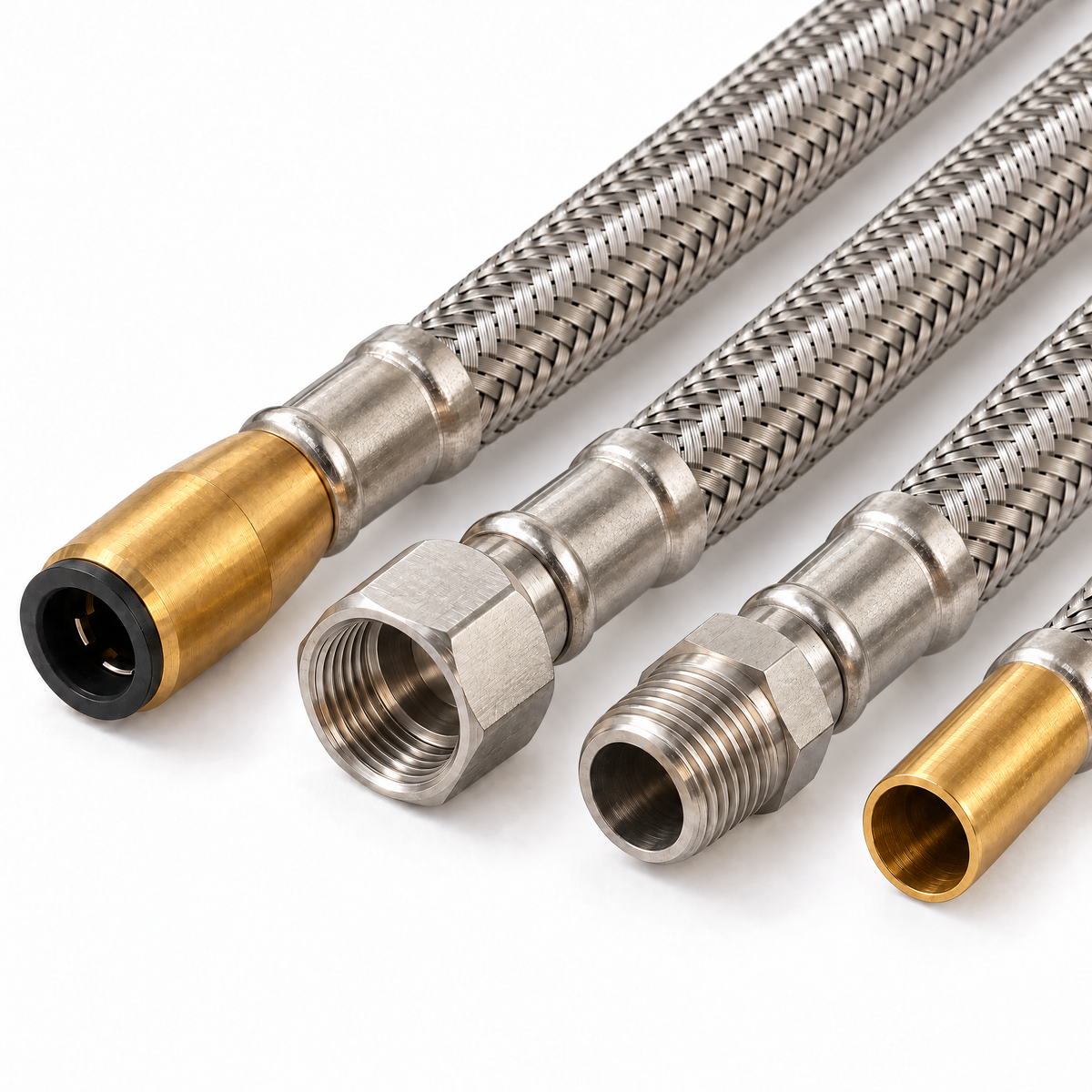

Steckverbinder für Kupferrohr und Messing-Rohrstutzen: 10, 12 oder 15 mm.
Überwurfmutter und Außengewinde: 1/2 Zoll.
Seite A und B getrennt wählen. Mindestmenge: 50 Stück je Konfiguration. Stück- und Gesamtpreis werden direkt angezeigt.
Nennweite & Biegeradius
10/10 mm: DN10, 30 mm Biegeradius.
Mit 12 oder 15 mm: DN13, 32 mm Biegeradius.
Langzeit-Betriebsdruck jeweils 20 bar. Bei Gewindekombinationen ohne 12- oder 15-mm-Anschluss die Nennweite vorab mit uns abstimmen.
Montage & Lagerung
- Zug- und verdrehungsfrei montieren: Anschlussabstand kürzer als die Schlauchlänge wählen.
- Nicht knicken oder quetschen; sicheren Sitz der Anschlüsse prüfen.
- Trocken und sonnengeschützt lagern.
Technische Daten
| Wählbare Längen | 1 m, 1,5 m oder 2 m |
|---|---|
| Steckverbinder | Für Kupferrohr: 10, 12 oder 15 mm |
| Überwurfmutter / Außengewinde | Jeweils 1/2 Zoll |
| Rohrstutzen | Messing, 10, 12 oder 15 mm |
| Mindestbestellmenge | 50 Stück je Konfiguration |
| Schlauch-Nennweite | 10/10-mm-Anschlusskombination: DN10; Kombinationen mit 12 oder 15 mm: DN13 |
| Langzeit-Betriebsdruck | 20 bar für DN10 und DN13 |
| Innenschlauch | Mehrschichtwellrohr aus HDPE/EVOH mit Sauerstoffsperrschicht |
| Sauerstoffdiffusion | Anforderungen nach DIN 4726 erfüllt, laut Herstellerspezifikation |
| Betriebstemperatur, langfristig | −20 °C bis +70 °C |
| Betriebstemperatur, kurzfristig | Bis +90 °C |
| Medien | Nutzwasser sowie Wasser-Glykol-Lösungen für Heiz- und Kühlanwendungen |
| Brandverhalten | Klasse E nach DIN EN 13501-1; Klasse B2 nach DIN 4102, laut Herstellerspezifikation |
